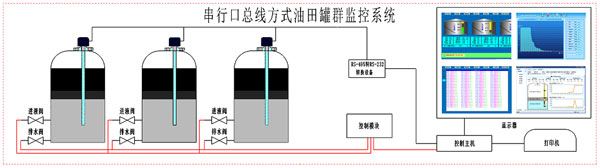

RS-485总线方式油田罐群监控系统

系统组成

技术原理：

　　多点位磁场断层横向扫描技术，结合带有分级识别码纠错功能的定向弱量磁场接收技术。

　　ZGJD-M系列网络型原油多参数多功能测量仪采用485通讯方式，结合主计算机软件控制系统控制多台ZGJD系列产品，实时监控多个油罐，并对油田的分离罐、沉降罐、污水罐等同一工作储罐内的油位、水位、乳化层、多点温度一起进行测量，主计算机结合ZGJD系列产品上传的数据同时测算出含水量、水液量、油液量、总液量等等数据并绘制出整个罐内含水量曲线、温度曲线；各项参数一目了然同时呈现在油田工作人员面前，使工人对工作罐内的油水各项数据有着实时全面详细了解，油田自动化盘库，记录每日的生产状况，极大的方便了油田工作人员对其生产的管理和控制，提高了生产效率，降低了工人的劳动强度，节能、科学、高效 ；ZGJD-M具备网络化功能，管理人员可在千里之外实时了解罐区的生产状况， 并可通过软件处理系统嵌入物联网，促进油田数字化改造。

应用领域：

　　主要应用于油田的原油沉降罐、分离罐、计量罐、污水罐等罐群的液位监控和油水界面分析，也广泛使用于其它石油、化工行业。

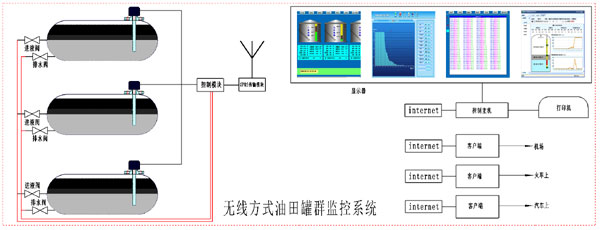

无线方式油田罐群监控系统

系统组成

　　每个油罐使用本安防爆的ZGJD型液面仪测试油位的高度，通过485通讯接口和控制模块设备连接，控制模块和DTU进行数据处理进行无线传输，传输到中心控制室的远程控制系统,远程控制管理软件是ZGJD-正工机电科技自主研发的计算机软件，可以为客户扩展各种定制功能,从而达到现场的无人值守和远程监控。

技术参数

测量范围    0～20m（大于20米需定制）
输出          485通讯
最大负载        750Ω
供电电压       DC18～30v
最大电能消耗     3W（125mA，DC24v）
精度                0.05 mA
测量误差       量程的  0.5％
环境温度      －30～180 ℃（更高温度需定制）
相对湿度        100％
防护等级         IP65

防腐         强酸、强碱等强腐蚀液体、固体（订货时说明）

设计材料：

外壳         铸铝
传感器         聚四氟乙烯

电缆入口          1个

工艺连接：

螺纹      外直管螺纹G2 ¼
法兰      通用型（选配）

其他      用户提供的安装支架

显示和控制：
界面      2 x 8 LCD

防爆标志：         ExiaⅡBT4
