不锈钢丝绳隔振器

更新时间:2017-12-12  访问统计:554

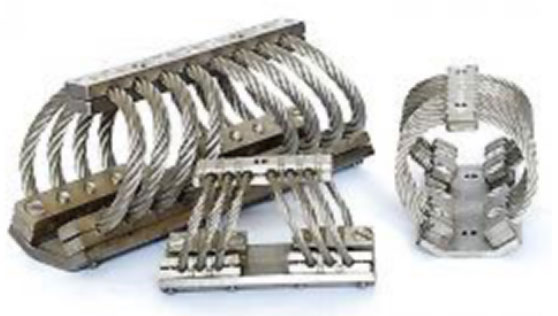

GS系列不锈钢丝绳隔振器


GS系列不锈钢丝绳隔振器产品是十几年来在各行业使用最广泛和很成熟的隔振抗冲击的产品,阻尼大、放大倍率低,固有频率低、抗冲击能力大、且耐高温、抗腐蚀能力强、使用安装方便、使用广泛,深受广大用户欢迎。

GS系列不锈钢丝绳隔振器性能参数

未注单位:mm
承载方式 侧挂(Y、Z向) 平座(X向) 基本参数
型 号 额定 载荷 (kg) 固有频率(Hz) 静变形(mm) 阻尼比(C/Cc) 额定载荷(kg) 固有频率(Hz) 静变形(mm) 阻尼比(C/Cc) L B H A D C 重量(kg)
GS-0.45 0.45 12~16 4~7 >0.12 1.05 11~14 1~2 >0.12 112 42 38 100 M5   0.17
GS-0.60 0.6 12~16 4~7 1.6 11~14 1~2 112 42 38 100 M5   0.17
GS-1.2 1.2 12~16 3~6 2.7 11~14 1~2 112 40 36 100 M5   0.18
GS-2 2 12~16 2~5 6 11~13 1.5~2.5 128 48 40 114 M6   0.25
GS-3 3 12~16 2~5 8 11~13 1.5~2.5 128 45 40 114 M6   0.26
GS-6 6 12~16 2~5 15 11~13 1.5~2.5 128 54 46 114 M6   0.33
GS-8 8 12~16 4~7 20 9~12 1.5~2.5 128 58 51 114 M6   0.35
GS-10 10 12~16 4~7 25 9~12 1.5~2.5 128 49 44 114 M6   0.34
GS-12 12 12~16 2~5 30 9~12 1.5~2.5 128 47 42 114 M6   0.34
GS-15 15 12~16 2~5 35 9~12 2~3 128 45 42 114 M6   0.36
GS-25 25 6~8 15~18 50 7~10 5.5~7.5 146 90 63 114 M6   0.67
GS-40 40 6~8 15~18 80 7~10 5.5~7.5 184 108 89 160 M8 40 1.45
GS-60 60 6~8 12~16 100 7~10 2.5~4 184 90 74 160 M8 40 1.40
GS-100       100 9~12 5~7 215 108 90 160 M8 40 1.84
GS-150       150 9~12 5~7 215 102 80 160 M8 40 1.79
GS-200       200 9~12 5~7 215 95 85 160 M8 40 1.79
GS-600       600 7~11 10~14 324 146 130 247.5 M10 82.5 5.96
GS-800       800 7~11 9~14 370 197 175 269.5 M12 77 15.1
GS-1000       1000 7~11 9~13 370 178 159 269.5 M12 77 13.5

GS、GSG系列隔振器选用说明

GS、GSG系列隔振器安装说明

GS、GSG型系列不锈钢丝绳隔振器,是目前较新型的全金属隔振、抗冲击元件,具有非线性刚度、高阻尼、低频率等优异特性,使用寿命长,范围广。
该产品广泛用于船舶、航空、航天、车载、电子、机械等行业,为各设备顺利通过有关振动、冲击、降噪的控制标准提供有力、可靠措施。
在该产品选用上,根据设备具体实际使用条件和应注意的情况,现提供几点建议供参考:
1)GS、GSG型不锈钢丝绳是一个三维隔振、抗冲击元件,可根据实际采用各种布置方式,但应尽量使设备的负荷中心(重心)与隔振器布置中心一致。
2)所提供三个方向的承载能力,在选用时应考虑力矩的影响。

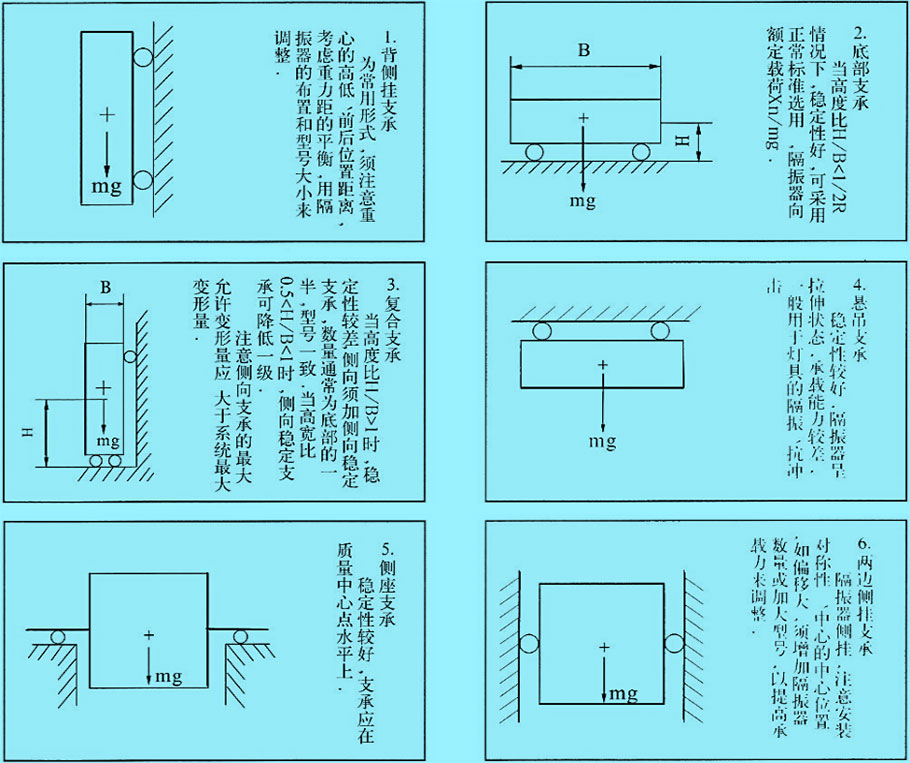

3)机电设备的平置、斜置、侧挂、悬吊等几种典型的安装,现以图示的方式加以说明以供参考。实际使用环境条件复杂,须具体调整,以通过冲击振动试验为准。
4)电气设备安装时,为确保人身和设备的安全,设备中应有良好的接地。

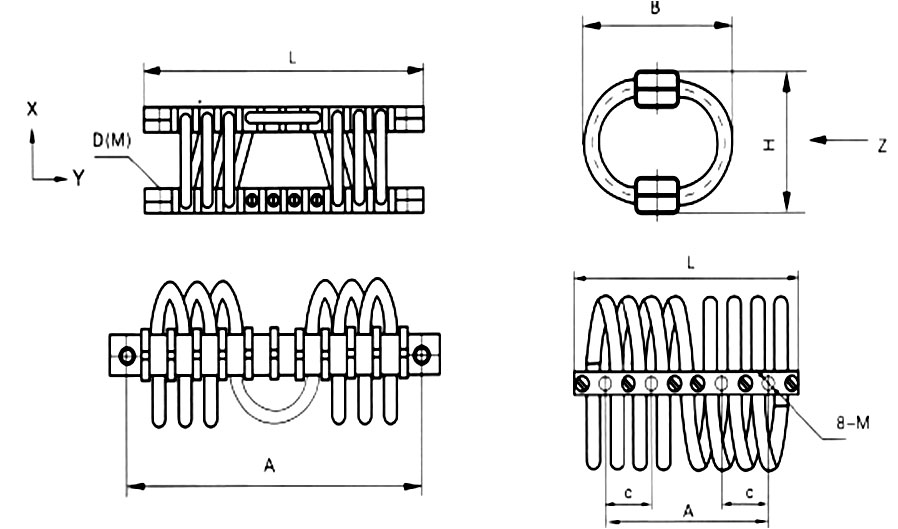

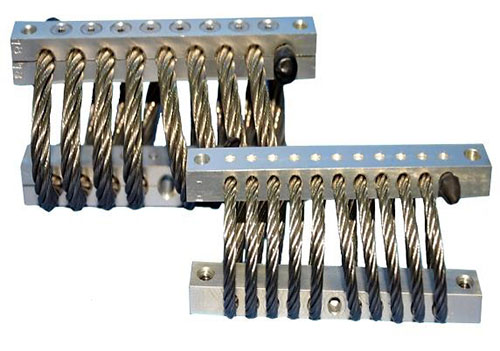

GS2系列不锈钢丝绳隔振器


【点击查看大图】


GS2系列不锈钢丝绳隔振器性能参数

未注单位:mm
型  号 X向(平座式) Y,Z向(侧挂式) 基本参数
额定
载荷
(kg)
固有
频率
(Hz)
阻尼比(C/Cc) 额定
载荷
(kg)
固有
频率
(Hz)
阻尼比(C/Cc) L A H B C D
GS2-0.5 0.45 8~12 >0.12 0.8 7~13 >0.12 112 100 47 53   M5
GS2-0.6 0.6 8~12 1.2 7~13 112 100 47 53   M5
GS2-1.2 1.2 8~12 2 7~13 112 100 45 51   M5
GS2-2 2 6~9 3 7~10 128 114 52 61   M6
GS2-3 3 6~9 4 7~10 128 114 52 61   M6
GS2-6 6 6~9 15 7~10 128 114 57 80   M6
GS2-10 10 6~9 20 7~10 128 114 57 80   M6
GS2-12 12 6~9 25 7~10 128 114 55 74   M6
GS2-15 15 6~9 31 7~10 128 114 55 74   M6
GS-25 25 6~9 50 7~10 146 131 63 90   M6
GS-40 40 6~9 80 7~10 184 160 89 108 40 M8
GS-60 60 6~9 100 7~10 184 160 74 90 40 M8
GS-150Z 80 4~7 150 5~8 220 161 137 156 46 M8
GS-200Z 100 4~7 200 5~8 220 161 124 143 46 M8
GS-250Z 130 4~7 250 5~8 220 161 104 120 46 M8
GS-300Z 160 4~7 300 5~8 270 196 146 185 56 M10
GS-400Z     400 4~7 324 248 156 172 82.5 M10

GS、GSG系列隔振器选用说明

GS、GSG系列隔振器安装说明

GS、GSG型系列不锈钢丝绳隔振器,是目前较新型的全金属隔振、抗冲击元件,具有非线性刚度、高阻尼、低频率等优异特性,使用寿命长,范围广。
该产品广泛用于船舶、航空、航天、车载、电子、机械等行业,为各设备顺利通过有关振动、冲击、降噪的控制标准提供有力、可靠措施。
在该产品选用上,根据设备具体实际使用条件和应注意的情况,现提供几点建议供参考:
1)GS、GSG型不锈钢丝绳是一个三维隔振、抗冲击元件,可根据实际采用各种布置方式,但应尽量使设备的负荷中心(重心)与隔振器布置中心一致。
2)所提供三个方向的承载能力,在选用时应考虑力矩的影响。
3)机电设备的平置、斜置、侧挂、悬吊等几种典型的安装,现以图示的方式加以说明以供参考。实际使用环境条件复杂,须具体调整,以通过冲击振动试验为准。
4)电气设备安装时,为确保人身和设备的安全,设备中应有良好的接地。

GSG系列不锈钢丝绳隔振器


【点击查看大图】


【点击查看大图】


GSG系列不锈钢丝绳隔振器,是GS系列隔振器的基础上取长补短重新设计开发的新型隔振器,它的正向和侧向的承载能力基本接近,侧向是正向的70%承载能力,钢丝绳的支撑结构都呈拱形状,因此,稳定性大大改善,隔振效果也有很大提高。GSG系列隔振器在造船行业使用后效果很好,用户非常满意,近几年来已在航空、车载、机电方面推广使用,受到一致好评。

GSG系列不锈钢丝绳隔振器性能参数

未注单位:mm
型  号 X向(平座式) Y,Z向(侧挂式) 重量(kg) 放大倍率
额定载荷 (kg) 固有频率(Hz) 静变形(mm) 额定载荷 (kg) 固有频率 (Hz) 静变形 (mm)
GSG-0.5 0.5 7~11 2~4 0.35 7~10 3~5 0.14 ≦2.5
GSG-1 1 7~11 2~4 0.7 7~10 3~5 0.15
GSG-2 2 7~11 2~4 1.4 7~10 3~5 0.3
GSG-3 3 7~11 2~4 2.1 7~10 3~5 0.35
GSG-5 5 7~11 2~4 3.5 7~10 3~5 0.35
GSG-8 8 7~11 2~4 5.6 7~10 3~5 0.45
GSG-10 10 7~11 2~5 7 7~10 4~7 0.45
GSG-12 12 7~11 2~5 8.5 7~10 4~7 0.6
GSG-15 15 7~11 2~5 11 7~10 4~7 0.6
GSG-20 20 7~11 2~5 15 7~10 4~7 0.68
GSG-30 30 7~11 3~6 21 7~10 4~7 1.15
GSG-40 40 7~11 3~6 30 7~10 4~7 1.3
GSG-60 60 7~10 4~7 45 7~10 5~8 2.3
GSG-80 80 7~10 4~7 60 7~10 5~8 2.4
GSG-100 100 7~10 4~7 70 7~10 5~8 3.9
GSG-150 150 7~10 4~7 105 7~10 5~8 4.6
GSG-200 200 7~10 4~7 140 7~10 5~8 4.1
GSG-250 250 7~10 4~7 180 7~10 5~8 5.86
GSG-300 300 7~10 4~7 210 7~10 5~8 6.3

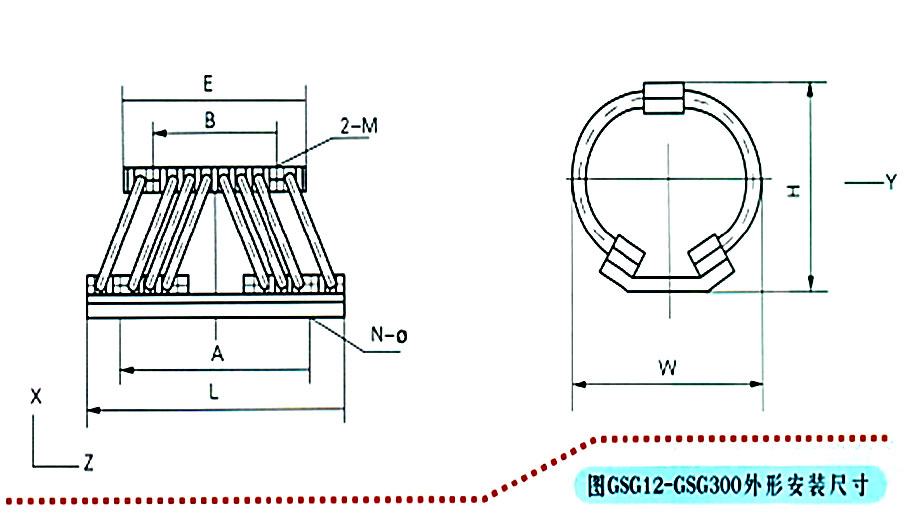

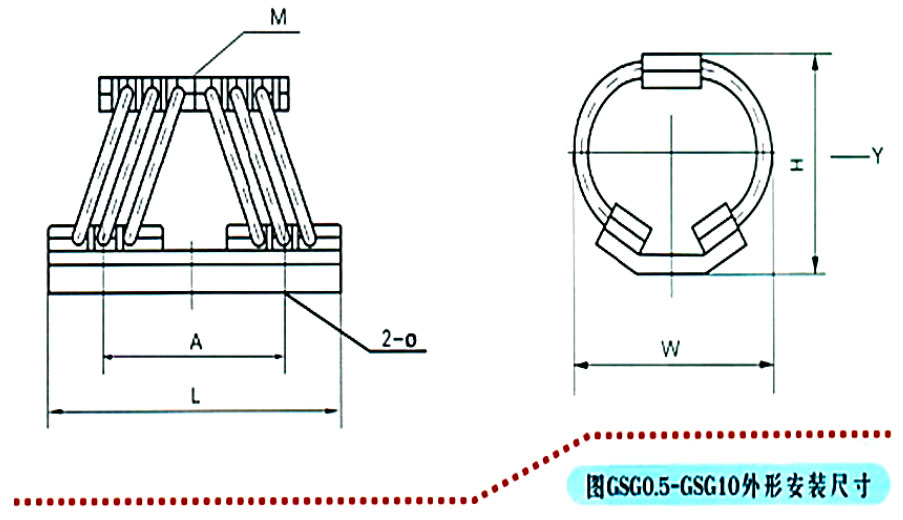

GSG系列不锈钢丝绳隔振器外形安装尺寸

未注单位:mm
型  号 L E W H A B M ф N
GSG-0.5 81 40 48 45 49   4 4.6 2
GSG-1 87 52 45 41 43   4 4.6 2
GSG-2 106 64 59 54 56   5 5.6 2
GSG-3 100 57 68 63 51   5 5.6 2
GSG-5 95 57 62 56 60   6 6.7 2
GSG-8 104 65 63 59 69   6 6.7 2
GSG-10 104 65 62 59 69   6 6.7 2
GSG-12 132 95 67 63 84 65 6 6.7 2
GSG-15 132 95 64 59 80 65 6 6.7 2
GSG-20 136 95 75 67 90 65 6 6.7 2
GSG-30 160 117 82 76 114 52 6 6.7 2
GSG-40 180 126 91 86 138 56 6 9 3
GSG-60 226 160 106 100 172 72 8 9 3
GSG-80 212 160 101 94 160 72 8 9 3
GSG-100 266 200 131 110 202 92 8 9 3
GSG-150 266 200 125 121 204 92 8 9 3
GSG-200 256 200 127 111 190 92 8 9 3
GSG-250 289 218 135 120 198 100 10 11 3
GSG-300 300 218 145 133 216 100 10 11 3

GS、GSG系列隔振器选用说明

GS、GSG系列隔振器安装说明

GS、GSG型系列不锈钢丝绳隔振器,是目前较新型的全金属隔振、抗冲击元件,具有非线性刚度、高阻尼、低频率等优异特性,使用寿命长,范围广。
该产品广泛用于船舶、航空、航天、车载、电子、机械等行业,为各设备顺利通过有关振动、冲击、降噪的控制标准提供有力、可靠措施。
在该产品选用上,根据设备具体实际使用条件和应注意的情况,现提供几点建议供参考:
1)GS、GSG型不锈钢丝绳是一个三维隔振、抗冲击元件,可根据实际采用各种布置方式,但应尽量使设备的负荷中心(重心)与隔振器布置中心一致。
2)所提供三个方向的承载能力,在选用时应考虑力矩的影响。
3)机电设备的平置、斜置、侧挂、悬吊等几种典型的安装,现以图示的方式加以说明以供参考。实际使用环境条件复杂,须具体调整,以通过冲击振动试验为准。
4)电气设备安装时,为确保人身和设备的安全,设备中应有良好的接地。
