可曲挠橡胶接头
更新时间:2017-12-11 访问统计:424
 |
 【点击查看大图】 |

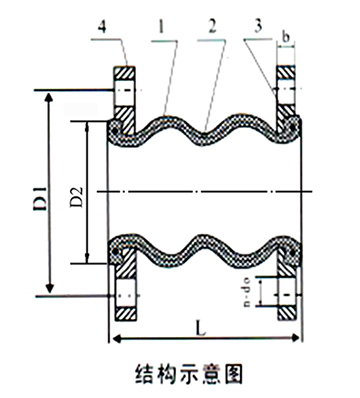

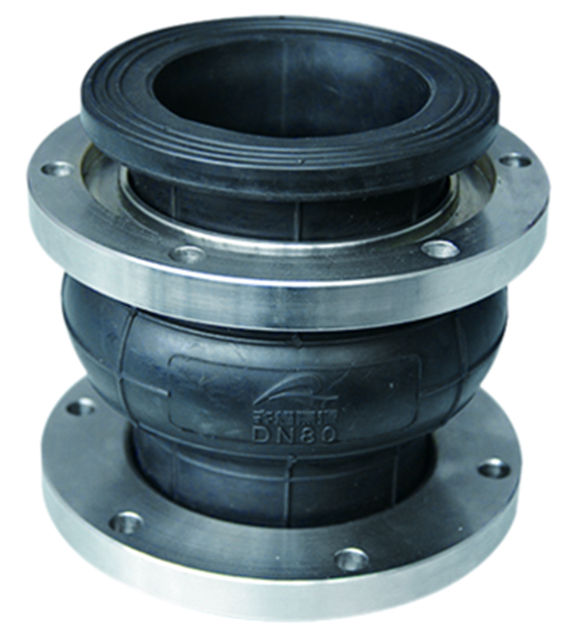

产品介绍：
该产品系内胶层，多层尼龙帘布或聚酯帘布增强，外胶层复合的橡胶球体和金属法兰松套组成的产品。 具有耐压高、弹性好、位移量大、吸振降噪效果好、安装方便等特点，可广泛用于给水排水、暖通空调、消防、压缩机、造纸、制药、船舶、水泵、风机等管道系统。接头材料表：
| 序号 | 部位 | 材料 |
| 1 | 主体 | 极性橡胶 |
| 2 | 内衬 | 尼龙帘布或聚酯帘布 |
| 3 | 骨架 | 硬钢丝或钢圈 |
| 4 | 法兰 | 低碳钢或不锈钢 |
技术条件：
| 型 号 项 目 | CKST-F(I) | CKST-F(Ⅱ) | CKST-F(Ⅲ) |
| 工作压力MPa(kgf/cm²) | 2.0(20) | 1.2(12) | 0.8(8) |
| 爆破压力MPa(kgf/cm²) | 6.0(60) | 3.5(35) | 2.4(24) |
| 真空度kPa(mmHg) | 100(750) | 86.7(650) | 53.3(400) |
| 适用温度(℃) | -20～+115 | ||
| 适用介质 | 空气、压缩空气、水、海水、热水、弱酸等 | ||
| 接头两端可任意偏转，便于自由调节轴向或横向位移。 | |||
主要数据表(表格内法兰尺寸按CB/T 46-2007 1.0MPa)：
|
公称通径DN |
长度L (mm) |
橡胶密封面外径D2 (mm) |
法兰厚度b(mm) |
螺栓数n |
螺栓孔直径d(mm) |
螺栓孔中心圆直径D1(mm) |
轴向位移(mm) |
横向位移(mm) |
偏移 角度 |
||
|
(mm) |
(吋） |
伸长 |
压缩 |
||||||||
|
25 |
1 |
150 |
57 |
14 |
4 |
13 |
73 |
30 |
50 |
45 |
40° |
|
32 |
1¹/4 |
150 |
64 |
14 |
6 |
15 |
83 |
30 |
50 |
45 |
40° |
|
40 |
1¹/2 |
175 |
74 |
14 |
6 |
15 |
93 |
30 |
50 |
45 |
40° |
|
50 |
2 |
175 |
84 |
14 |
6 |
15 |
103 |
30 |
50 |
45 |
40° |
|
65 |
2¹/2 |
175 |
104 |
14 |
6 |
15 |
123 |
30 |
50 |
45 |
40° |
|
80 |
3 |
175 |
118 |
14 |
8 |
15 |
138 |
30 |
50 |
45 |
40° |
|
100 |
4 |
225 |
138 |
14 |
8 |
15 |
158 |
35 |
50 |
40 |
35° |
|
125 |
5 |
225 |
164 |
14 |
10 |
15 |
183 |
35 |
50 |
40 |
35° |
|
150 |
6 |
225 |
190 |
14 |
12 |
15 |
208 |
35 |
50 |
40 |
35° |
|
200 |
8 |
325 |
250 |
17 |
12 |
17 |
273 |
35 |
60 |
35 |
30° |
|
250 |
10 |
325 |
306 |
21 |
14 |
21 |
336 |
35 |
60 |
35 |
30° |
  【点击查看大图】 |

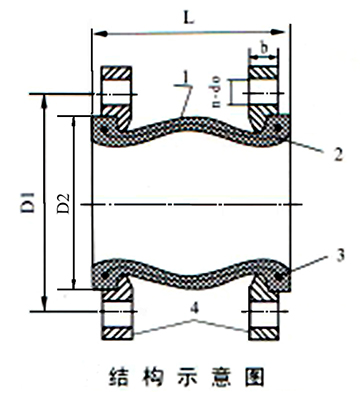

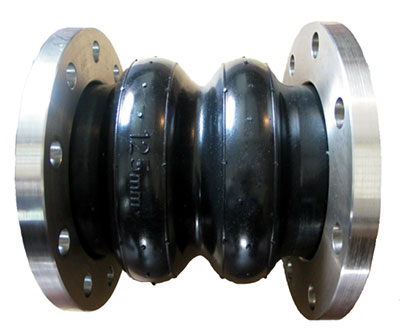

产品介绍：
该产品系内胶层，尼龙帘布或聚酯帘布增强，外胶层复合的橡胶球体和金属法兰松套组成的产品。具有耐压高、弹性好、位移量大、吸振降噪效果好、安装方便等特点，可广泛用于给水排水、暖通空调、消防、压缩机、造纸、制药、船舶、水泵、风机等管道系统。
接头材料表：
| 序号 | 部位 | 材料 |
| 1 | 主体 | 极性橡胶 |
| 2 | 内衬 | 尼龙帘布或聚酯帘布 |
| 3 | 骨架 | 硬钢丝或钢圈 |
| 4 | 法兰 | 低碳钢或不锈钢 |
技术条件：
| 型 号 项 目 | CKXT-F(I) | CKXT-F(Ⅱ) | CKXT-F(Ⅲ) |
| 工作压力MPa(kgf/cm²) | 2.0(20) | 1.2(12) | 0.8(8) |
| 爆破压力MPa(kgf/cm²) | 6.0(60) | 3.5(35) | 2.4(24) |
| 真空度kPa(mmHg) | 100(750) | 86.7(650) | 53.3(400) |
| 适用温度(℃) | -20～+115 | ||
| 适用介质 | 空气、压缩空气、水、海水、热水、弱酸等 | ||
| 接头两端可任意偏转，便于自由调节轴向或横向位移。 | |||
主要数据表主要数据表(表格内法兰尺寸按CB/T 46-2007 1.0MPa)：
|
公称通径DN |
长度L (mm) |
橡胶密封面外径D2 (mm) |
法兰厚度b(mm) |
螺栓数n |
螺栓孔直径d(mm) |
螺栓孔中心圆直径D1(mm) |
轴向位移(mm) |
横向位移(mm) |
偏移 角度 |
||
|
(mm) |
(吋） |
伸长 |
压缩 |
||||||||
|
25 |
1 |
95 |
57 |
14 |
4 |
13 |
73 |
6 |
9 |
9 |
15° |
|
32 |
1¹/4 |
95 |
64 |
14 |
6 |
15 |
83 |
6 |
9 |
9 |
15° |
|
40 |
1¹/2 |
95 |
74 |
14 |
6 |
15 |
93 |
6 |
10 |
9 |
15° |
|
50 |
2 |
106 |
84 |
14 |
6 |
15 |
103 |
8 |
10 |
11 |
15° |
|
65 |
2¹/2 |
115 |
104 |
14 |
6 |
15 |
123 |
8 |
10 |
11 |
15° |
|
80 |
3 |
136 |
118 |
14 |
8 |
15 |
138 |
10 |
12 |
13 |
15° |
|
100 |
4 |
151 |
138 |
14 |
8 |
15 |
158 |
12 |
15 |
15 |
15° |
|
125 |
5 |
167 |
164 |
14 |
10 |
15 |
183 |
14 |
18 |
18 |
15° |
|
150 |
6 |
180 |
190 |
14 |
12 |
15 |
208 |
16 |
20 |
20 |
15° |
|
200 |
8 |
190 |
250 |
17 |
12 |
17 |
273 |
16 |
20 |
20 |
15° |
|
250 |
10 |
230 |
306 |
21 |
14 |
21 |
336 |
16 |
22 |
22 |
15° |
